Урок 4. Восстановление удаленных разделов.

1) Исходные данные.
2) Инструменты.
3) Эмуляция событий.
4) Техника безопасности.
5) Процесс восстановления файлов.

Исходные данные

   Разберем ситуацию, когда  случайно произошел сбой  в операционной системе (или вирус постарался, или зависание Partition Magic, или другое событие), вобщем которое привело к исчезновению логической структуры жеcткого диска, грубо говоря, пропали разделы (перестали видеться). Как последствие такого сбоя, если подключить винт на другой компьютер, вы в управлении дисками (прав. кнопка мышки Мой компьютер -Уравление - Управление дисками)  увидите следующую картину :

Инструменты

Есть два способа восстановления данных в таком случае: - "красивый" -вернуть все разделы на место, но он сложный, или - простой (смотри Урок2 - Восстановление данных после форматирования), но грязный. Мы, как настоящие бойскауты  пойдем красивым и сложным путем. :).

Итак, для этого нам понадобится любой HEX редактор (на наш взгляд, самый оптимальный и удобный под Windows - WinHex).

 Эмуляция событий

  Берем жесткий диск на 40 Гб, размеченный на два раздела, оба основные(primary), и отформатированные в файловой системе NTFS. На обоих логических дисках лежит важная информация.

Теперь "ложим" (убиваем) оба раздела. Для этого достаточно запустить Partition Magic, дать ему завиcнуть в процессе внесения изменений.

1) Мы будем вносить изменения на диск, поэтому нужно обязательно сделать физическую копию диска (бэкап, можно в файл образ). Это делается следующим образом (в WinHex):

Tools - Disk Tools - Clone Disk (Ctrl-D) далее в выпавшем меню в Soource medium указываем Physical Media  (название вашего винчестера)

в Destination: raw image file  - пишем желаемое название файла образа  и указываем место где ему лежать.

2)   Если вы неуверены в своих действиях и у вас  нет возможности подключить диск в другой компьютер и сделать образ - отдайте его на "операцию"  профессионалам. Здесь главное не ошибиться  иначе потеряете все.

 Процесс восстановления разделов.

 Запускаем WinHex. Открываем диск с потерянными разделами.Смотрим 0-ой сектор , изучаем проблему. В 0-ом секторе должен лежать ПРАВИЛЬНЫЙ master boot record. Если он поврежден или неправильный - система не сможет подмонтировать логическую структуру диска. Итак "подрехтуем" master boot record собственноручно, так чтобы появились наши пропавшие разделы.

 Итак, приступим. Master boot record (не путать с boot-sector ), это 0-ой сектор, здесь хранится вся информация о разделах (количество, размеры, адреса бут-секторов, тип файловой системы). Когда вы размечаете при помощи Partition Magic или Fdisk свой винчестер вы вносите изменения именно в Master boot record.

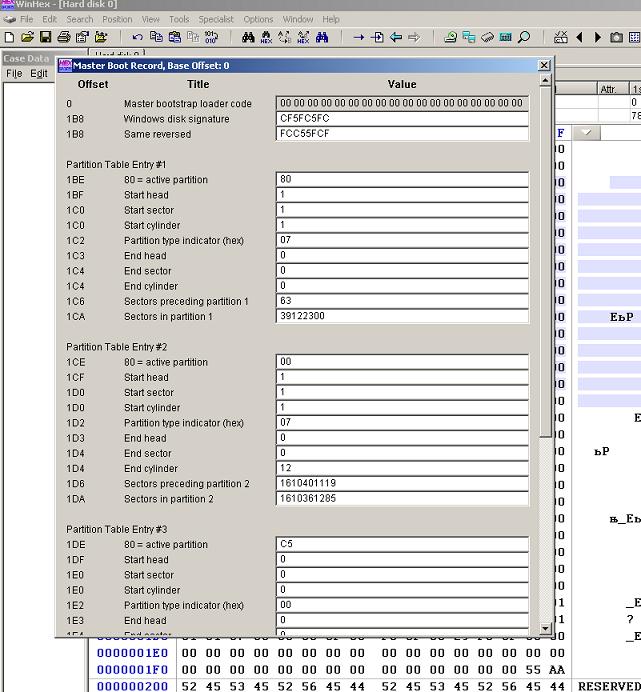

Входим в меню выбираем : View - Template Manager (Alt F12), выскакивает такое окно:

В этом окне выбираем Master Boot Record (Containes Partition Table) (для просмотра мастер бут (0-го сектора) и внесения в него изменений), нажимаем Apply!

После неизвестного глюка  в мастер бут рекорде  может находиться много неверной и лишней информации, поэтому  мы все обнулим. Вот так:

Теперь поставим правильные флаги:

Partition Table Entry #1 Это первый раздел

1	*1BE  80 = active partition	ставим 0 если небыл загрузочным диск и 80 если был загрузочным	0
2	*1BF Start head	неважно (не трогаем)	0
3	*1C0 Start sector	неважно (не трогаем)	0
4	*1C0 Start cylinder	неважно (не трогаем)	0
5	*1C2 Partition type indicator (hex)	внимание! Это тип файловой системы. У нас NTFS, значит ставим флаг 07	07
6	1C3  End head	неважно (не трогаем)	0
7	1C4 End sector	неважно (не трогаем)	0
8	1C4 End cylinder	неважно (не трогаем)	0
9	*1C6 Sectors preceding partition 1	Сектор с которого начинается раздел (1-й раздел стартует с boot-сектора, тоесть с сектора №63)	63
10	*1CA  Sectors in partition 1	Сколько секторов у  нас в этом разделе Указываем количество секторов 1-го раздела. (Если не знаем, находим начало следующего раздела (см. Поиск границы разделов) и от номера  этого сектора отнимаем 63. Если один раздел - ставим максимальное значение размера Вашего диска)	39070079

Очень важно знать размер первого раздела (в секторах), если вы этого не знаете, давайте найдем эту информацию на самом диске.

Поиск границы разделов

 Граница 2-х разных разделов отличается тем, что 1-й раздел заканчивается бут-сектором, и 2-й раздел начинается своим новым бут-сектором., (тоесть идут 2-а подряд бут-сектора). Достаточно найти эту границу и запомнить порядковый номер сектора.

Поиск boot-секторов в winhex производится следующим образом:

Заходим в меню WinHex-Search , выбираем Find Hex Values

Вбиваем правильные параметры для поиска:

1) hex values - 55AA это сигнатура сектора. Для boot-сектора её значение обязательно 55AA.

2) Search: Выбираем Down (Ищем сверху-вниз)

3)Cond.: offset mod - выбираем 512=510 (В секторе у нас 512 байт, наша сигнатура пишется со смещением в 510 байт в пределах сектора)

Нажимаем ок .

Теперь внимание! Вы можете найти сотню разных бутов в пределах дискового пространства (остатки предыдущих разметок), но нас интересуют адреса именно тех бут-секторов, которые отвечают 2-м условиям:

 1) Они находятся примерно в той области, где должен заканчиваться первый раздел (в нашем случае 20Гб, тоесть примерно посередине диска)

2) Они идут два подряд (Обязательно). (1-й раздел заканчивается копией своего бута, второй раздел начинается своим собственным бутом).

  Partition Table Entry #2  Это второй раздел (если он есть)

1	*1BE  80 = active partition	ставим 0 если небыл загрузочным диск и 80 если был загрузочным	80
2	*1BF Start head	неважно (не трогаем)	0
3	*1C0 Start sector	неважно (не трогаем)	0
4	*1C0 Start cylinder	неважно (не трогаем)	0
5	*1C2 Partition type indicator (hex)	внимание! Это тип файловой системы. У нас NTFS, значит ставим флаг 07	07
6	1C3  End head	неважно (не трогаем)	0
7	1C4 End sector	неважно (не трогаем)	0
8	1C4 End cylinder	неважно (не трогаем)	0
9	*1C6 Sectors preceding partition 1	Сектор с которого начинается раздел (1-й раздел стартует с boot sector тоесть с 63)	39070080
10	*1CA  Sectors in partition 1	Сколько секторов у  нас в этом разделе Указываем количество секторов 2-го раздела. (Если у нас два раздела, то это значение равно: полный объем диска минус первый раздел минус 63)	39070080

 Внеся правильные изменения в мастер бут, необходимо их сохранить, для этого закрываем окно Template Manager,  вас система спросит сохранить ли изменения, отвечайте ОК. После закройте выбранный жестких диск и вас программа опять спросит сохранить ли изменения в 0-й сектор уже диска, отвечайте ОК.

Перегружаем компьютер.

Заходим в Мой компьютер - управление - управление дисками

и что мы Видим :)

 Заходим в Мой компьютер и открываем рабочие, восстановленные разделы :) со всем содержимым.

Материал принадлежит ООО "Рекавери Дата Медиа". Перепечатка статьи допускается с обязательным ссыланием на сайт авторов www.rdm.kiev.ua
